Reparatur der Klimaanlage: Der Sch├╝tz

The contactor in your a/c connects and disconnects power when commanded by the furnace and thermostat.
Das Sch├╝tz in Ihrer Klimaanlage verbindet und unterbricht die Stromversorgung, wenn es vom Ofen und Thermostat gesteuert wird.

'Warum l├Ąuft meine Klimaanlage nicht?'

Dies ist eine sehr beliebte Frage, die ich jedes Jahr bekomme, wenn der Sommer hereinbricht. W├Ąhrend es eine Vielzahl von M├Âglichkeiten gibt (Kondensator, Motor, Leiterplatten, etc ...), wird der Fokus dieses Artikels auf dem Sch├╝tz liegen.

W├Ąhrend der Kondensator und Sicherungen (├╝ber die ich geschrieben habe und regelm├Ą├čig mit Leuten rede) prim├Ąre Verd├Ąchtige in A / C-Pannenf├Ąllen sind, ist das Sch├╝tz ein weiteres ziemlich h├Ąufiges Versagen von Klimaanlagen, das sowohl in seiner Funktion als auch in seiner Reparatur ziemlich einfach ist.

Werfen wir einen Blick auf den Kondensator und was es macht, wie es funktioniert und wie man es repariert oder ersetzt.

HLK-Erfahrung

Wie viel wissen Sie bereits ├╝ber Ihre Klimaanlage?

  • Nichts. Absolut gar nichts.
  • Es macht die Dinge cool.
  • Ich bin der Meister aller Dinge HVAC.

Was macht der Sch├╝tz einer Klimaanlage?

Das Sch├╝tz an Ihrer Klimaanlage ist im Grunde genommen ein Schalter, der die Stromversorgung des Ger├Ąts erm├Âglicht oder verhindert. W├Ąhrend das Ger├Ąt immer mit Strom versorgt wird (vorausgesetzt, dass alles andere ordnungsgem├Ą├č funktioniert), sitzt es am Sch├╝tz und wartet darauf, dass es zu den Funktionsteilen des Kondensators wie Motor und Kompressor weitergeleitet wird.

Wie alle Schalter ist das Sch├╝tz wie eine Zugbr├╝cke ... nichts kann passieren, bis die Br├╝cke geschlossen ist. Nat├╝rlich musst du nicht rausgehen und diesen Schalter umlegen, damit das Ger├Ąt anspringt wie ein Licht, aber trotzdem ist es ein Schalter, nur eine schickere Version von einem.

Wie wird der Schalter 'umgedreht'?

Lassen Sie uns ein wenig tiefer in die Funktionsweise des Sch├╝tzes eintauchen.

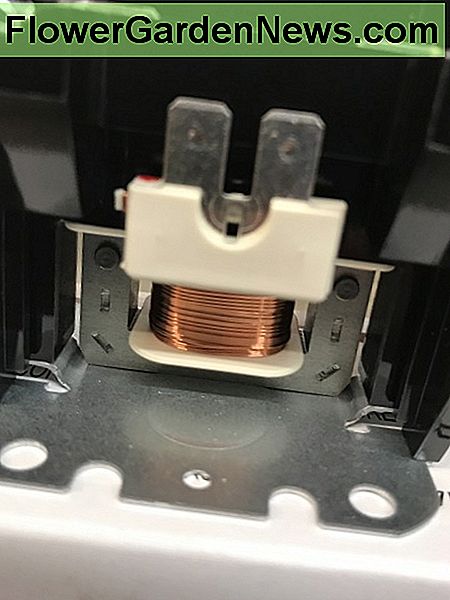

Kontaktgeber 24v Spulenbild

Close up view of the contactor's 24v coil.
Nahaufnahme der 24-V-Spule des Sch├╝tzes.

Wie funktioniert ein Klimaanlagensch├╝tz?

Jetzt wo wir wissen, dass es ein Schalter ist, wird die Frage: 'Wie wird es eingeschaltet?'

W├Ąhrend Lichtschalter den Schalter und Druckschalter physisch umlegen m├╝ssen, um Luft zu bet├Ątigen, wird Ihr Sch├╝tz durch einen Magneten ausgel├Âst, der an einem kleinen Kolben (dem Knopf) zieht.

Wenn Sie hier auf das Bild schauen, das ich oben angegeben habe, sehen Sie die Spulenwicklungen in dem Teil, der einfach als 'Spule' bezeichnet wird. Wenn 24V diese Spule trifft, erzeugt sie gerade genug Kraft, um den Knopf oben auf dem Sch├╝tz herunterzuziehen. Wenn er heruntergezogen wird, ist dieser Knopf die 'Zugbr├╝cke', die schlie├čt und Strom durchl├Ąsst und den Kondensatorl├╝fter und den Kompressor laufen l├Ąsst.

Um Ihnen eine ausf├╝hrlichere Beschreibung zu geben, folgt hier ein Schritt-f├╝r-Schritt-Prozess der Klimatisierung bis zu diesem Punkt.

  • Der Thermostat f├╝hlt, dass es w├Ąrmer ist als die eingestellte Temperatur. Wenn die Temperatur ansteigt, ├Ąndert sich auch der kleine Schalter im Inneren des Stats, der die richtige 24V-Verbindung zur Ofenschalttafel herstellt, die ihn anweist, den L├╝fter einzuschalten.
  • Gleichzeitig meldet der Ofen diese Meldung ├╝ber ein 24-V-Signal an die 24-V-Spule im Sch├╝tz.
  • Diese Spule erregt und zieht den Knopf (Plunger) am Sch├╝tz herunter.
  • Sobald der Kontakt auf beiden Seiten des Sch├╝tzes hergestellt ist, kann Strom an den Motor und den Kompressor weitergegeben werden und Ihnen k├╝hle Luft zuf├╝hren.

Welche Art von Sch├╝tz brauche ich?

Fast jeder Kondensator im Wohnbereich (Au├čenteil Ihrer Klimaanlage) verwendet ein zweipoliges 208/230-Volt-Sch├╝tz mit einer 24-V-Spule.

Verschiedene Sch├╝tze f├╝r verschiedene Anwendungen

Wenn es um Sch├╝tze in HLK-Ger├Ąten geht, gibt es normalerweise drei verschiedene Arten. Einpolig, zweipolig und dreipolig. Sie sind normalerweise f├╝r Spannungen von 120, 208/230 und 460 ausgelegt, w├Ąhrend die Spulenspannung variieren kann.

Ich habe bereits erw├Ąhnt, dass die meisten Wohnanlagen eine 24-V-Spule verwenden, um den Kontakt auszul├Âsen, jedoch k├Ânnen diese Spulen manchmal 120 V ben├Âtigen, um einige der gr├Â├čeren Sch├╝tze zu betreiben. Die meisten dieser h├Âher bewerteten Kontaktgeber sind jedoch nur in kommerziellen Umgebungen zu finden und d├╝rften f├╝r die meisten Hauseigent├╝mer nicht von Bedeutung sein.

Auch hier verwenden wir fast immer ein zweipoliges Sch├╝tz. Honeywell macht a Universalsch├╝tz, das zu fast jeder Wohneinheit passt, die ich f├╝r den Fall bereit halte, dass ich es brauche, und viele Servicetechniker, um die Reparatur ohne eine weitere Reise in den Laden zu machen. (Ich bin ein Fan von Teilen, die billig und einfach zu ersetzen sind, so dass ich nie lange ohne Heizung oder Klimaanlage ├╝ber was eine einfache L├Âsung ist.)

Verschiedene Arten von Sch├╝tz - Single Pole, Double Pole, 3 Pole

Klicken Sie auf das Vorschaubild, um es in voller Gr├Â├če anzuzeigen A single pole contactor only has to connect one wire for power. The other leg is just the neutral/common and is always in the circuit. On this part, the plunger is under the cover you see here.A double pole contactor has to connect two power wires and is typically used in 208/230 volt circuits. This is the most common a/c contactor.Your 3 pole contactor has to connect 3 power wires for use in 460v, 3 phase circuits. These are normally only found in commercial equipment and buildings. Here you can see the plungers. There is one for each leg of power.
A single pole contactor only has to connect one wire for power. The other leg is just the neutral/common and is always in the circuit. On this part, the plunger is under the cover you see here.
Ein einpoliges Sch├╝tz muss nur ein Kabel f├╝r die Stromversorgung verbinden. Das andere Bein ist nur das neutrale / gemeinsame und ist immer in der Schaltung. An diesem Teil befindet sich der Kolben unter der Abdeckung, die Sie hier sehen.

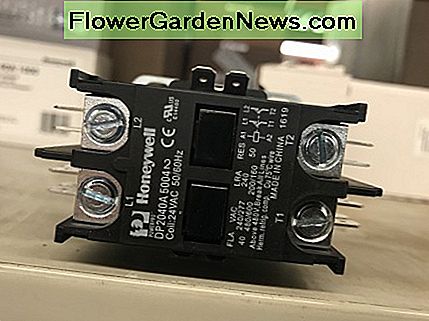

A double pole contactor has to connect two power wires and is typically used in 208/230 volt circuits. This is the most common a/c contactor.
Ein zweipoliges Sch├╝tz muss zwei Stromkabel verbinden und wird normalerweise in 208/230 Volt-Stromkreisen verwendet. Dies ist das am h├Ąufigsten verwendete A / C-Sch├╝tz.

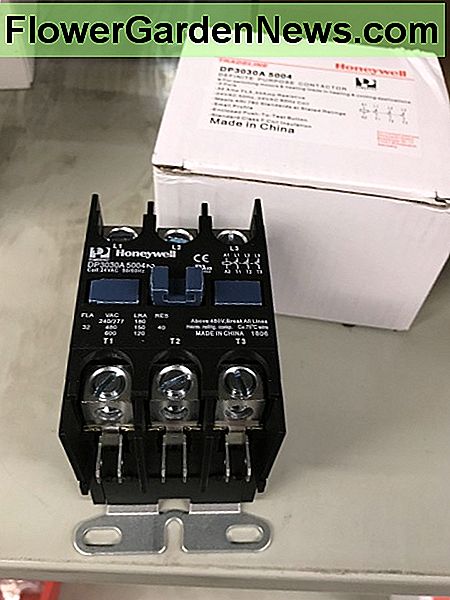

Your 3 pole contactor has to connect 3 power wires for use in 460v, 3 phase circuits. These are normally only found in commercial equipment and buildings. Here you can see the plungers. There is one for each leg of power.
Ihr 3-poliges Sch├╝tz muss 3 Stromkabel f├╝r den Einsatz in 3-phasigen 460-V-Stromkreisen verbinden. Diese sind normalerweise nur in kommerziellen Ger├Ąten und Geb├Ąuden zu finden. Hier k├Ânnen Sie die Kolben sehen. Es gibt einen f├╝r jedes Bein der Macht.

Anzeichen eines schlechten Kontaktgebers in Ihrem Klimakondensator

  • Rattern: Verschmutzte Kontakte oder eine schwache Spule k├Ânnen dazu f├╝hren, dass der Kolben 'klappert', dh er versucht, Kontakt herzustellen, aber nicht vollst├Ąndig einrasten kann. So 'klappert' es.
  • Summen, aber keine Energie: Sie k├Ânnen ein Brummen h├Âren, das von der Spule kommt, aber der Knopf wird nicht eingezogen, um Kontakt herzustellen. Wenn Sie den Knopf mit einem Stock eindr├╝cken und es funktioniert, kann dies Ihnen sagen, dass die Spule schlecht ist oder die Kontakte verschmutzt sind.
  • Schmelzen: In drastischen F├Ąllen k├Ânnen Sie sehen, dass das Kunststoffgeh├Ąuse Ihres Sch├╝tz geschmolzen ist. Dies ist ein sicheres Zeichen, dass es ersetzt werden muss.

So reparieren oder ersetzen Sie einen Sch├╝tz

Es gibt drei h├Ąufige Ursachen f├╝r den Ausfall eines Sch├╝tzes. Und w├Ąhrend Reparaturen m├Âglich sind, lohnt es sich normalerweise nicht. Ersatzteile k├Ânnen relativ preiswert gekauft werden, es werden keine speziellen Werkzeuge ben├Âtigt, und es dauert nur wenig Zeit. (Siehe Sicherheitshinweis unten)

  • Spulenausfall
  • Schmutzige / korrodierte Kontakte
  • Kompletter Fehler (Burnout)

Spulenausfall:

Spulen k├Ânnen ersetzt werden, sind aber nicht reparierbar. W├Ąhrend die Spule in einem Sch├╝tz ersetzt werden kann, ist es normalerweise nicht den Aufwand wert. Sie k├Ânnen oft schwer zu finden sein, um das Sch├╝tz zu passen, das Sie haben. Es ist m├╝hsamer, das Sch├╝tz von der Einheit zu entfernen und dann die Spule zu demontieren, als einfach das Sch├╝tz auszutauschen. Sch├╝tze f├╝r Wohneinheiten sind normalerweise ziemlich billig ... irgendwo in der $ 20- $ 30-Bereich.

Schmutzige / korrodierte Kontakte:

Die Kontaktpunkte am Sch├╝tz k├Ânnen manchmal verschmutzt / verkohlt / korrodiert sein. Diese sind mit etwas Kontaktreiniger zu reinigen. Sie m├╝ssen es wirklich nicht zu stark einweichen, da die Kontaktpunkte eher klein sind und nicht viel zu reinigen erfordern.

Kompletter Fehler (Burnout):

In diesem Fall ist keine Reparatur m├Âglich, und das Ersetzen des Teils ist die einzige Option. Stellen Sie sicher, dass Sie die Bewertungen auf Ihrer Seite ├╝berpr├╝fen und durch eine der gleichen Spezifikationen ersetzen. Ich wei├č, ich habe vorgeschlagen, dass die meisten Einheiten gleich sind, aber das bedeutet nicht, dass du deine nicht ├╝berpr├╝fen solltest. Die einzigen Werkzeuge, die Sie wahrscheinlich ben├Âtigen, ist ein Kreuzschlitz- oder Schlitzschraubendreher und vielleicht ein Viertel-Zoll-Nusstreiber, um das Teil mit zu ersetzen. Wenn Sie die Stromversorgung ausschalten, trennen Sie die Kabel vom Sch├╝tz und schrauben Sie die F├╝├če vom Ger├Ąt ab. Dann schrauben Sie die F├╝├če am neuen Teil wieder auf das Ger├Ąt und schlie├čen Sie die Kabel wieder an. Sie sind fertig.

WARNUNG: Es d├╝rfen keine Reparaturen an Ihrem Sch├╝tz durchgef├╝hrt werden, ohne das Ger├Ąt auszuschalten oder die Stromversorgung zu unterbrechen. Ich empfehle Ihnen, den Unterbrecher zum Ofen herunterzufahren und den Unterbrecher zu ziehen oder den Unterbrecher auch zur Klimaanlage herunterzufahren. Wenn Sie sich nicht sicher sind, was Ihre elektrische Sicherheit betrifft, sollten Sie sich an einen HLK-Techniker wenden, um diese Reparatur durchzuf├╝hren, da dies sehr gef├Ąhrlich sein kann.

Sch├╝tz Video

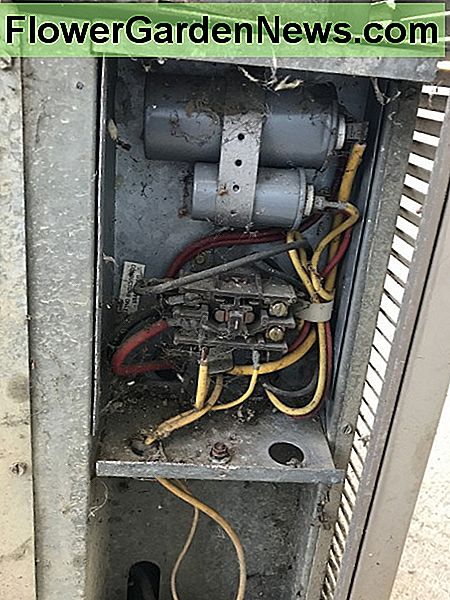

Sch├╝tz in der Systemsteuerung

You see here there are a couple of low voltage wires that pull off and the higher voltage that are screwed down, while in the background you see the 1/4
Sie sehen, hier sind ein paar Niederspannungsleitungen, die abziehen und die h├Âhere Spannung, die verschraubt sind, w├Ąhrend im Hintergrund sehen Sie die 1/4 'Schrauben, die das Teil an Ort und Stelle halten. Eine sehr einfache Arbeit, Gott sei Dank, weil dieser gehen muss.

L├Âsen Sie Ihre Klimaanlage Breakdown

Wenn es einfach w├Ąre, herauszufinden, was mit unseren Klimaanlagen nicht in Ordnung war, dann h├Ątten wir nicht alle HVAC-Firmen, die wir da drau├čen haben. Aber manchmal ist die L├Âsung etwas, mit dem wir selbst fertig werden k├Ânnen.

Ich hoffe, dass die Informationen, die ich Ihnen hier zur Verf├╝gung gestellt habe, dazu beigetragen haben, festzustellen, ob Ihre A / C-St├Ârung das Ergebnis eines Kontaktgebers war oder zumindest dazu beigetragen hat, dies als Schuldigen auszuschlie├čen. Wenn nicht, kann Ihnen das Lesen einiger meiner anderen HVAC-Artikel helfen, das Problem weiter zu suchen und Ihnen und Ihnen zu helfen, diesen Sommer cool zu bleiben.

~ Wir sind alle zusammen in diesem ~
