Ein Conduit Biege Guide zum Biegen eines Offset

Learn how to bend an offset
Erfahren Sie, wie Sie einen Offset biegen

Was ist eine Offset-Biegung?

Eine der üblicheren Biegungen, die in elektrischen Leitungen hergestellt werden, ist die Offset-Biegung: eine Technik, die verwendet wird, um einen Leitungsverlauf um einen festgelegten Abstand zu einer Seite, nach oben oder nach unten, zu bewegen. Es ist sehr selten, dass die Leitung in einer geraden Linie entlang der gesamten benötigten Entfernung platziert werden kann. Es wird normalerweise kleine Projektionen im Weg geben, andere Ausrüstung, um herum zu navigieren, oder andere Gründe, um den Conduit über eine Entfernung zu bewegen.

Beim Biegen von Rohren ist eines der wichtigeren Dinge, die zu berücksichtigen sind, die Gesamtzahl der Biegegrade zwischen den Zugkästen. Der NEC (National Electrical Code) begrenzt diese Zahl auf 360º und einige Jobspezifikationen begrenzen ihn noch weiter. Weniger Biegegrade führen auch zu einem leichteren Zug, wenn es darum geht, Kabel in die Leitung zu ziehen - immer eine gute Sache. Während das Biegen eines Versatzes unvermeidbar und notwendig sein kann, ist der Grad der Biegung abhängig von den Umständen und dem Elektriker, der die Arbeit ausführt.

Ein Offset besteht aus zwei Biegungen:

  1. Die erste Biegung sollte die Richtung der Leitung ändern.
  2. Die zweite sollte diese Richtungsänderung umkehren. Das Ergebnis ist ein eher 'Z' -förmiges Rohrstück, wie in den folgenden Bildern gezeigt.

Die am häufigsten verwendete Biegung ist eine Biegung von 30º, gefolgt von einer anderen Biegung, was zu einer Gesamtbiegung von 60º führt, was jedoch in den meisten Fällen nicht notwendig ist. Biegungen von 10º, 22º und gelegentlich 45º oder sogar 60º sind auf allen Handbiegemaschinen markiert und sollten bei Bedarf verwendet werden. Der Unterschied liegt im Multiplikator, wie unten diskutiert.

Verwenden des Multiplikators beim Biegen eines Versatzes

  • Der Mehrfachvervielfacher ist eine Zahl der gemessenen Entfernung des Versatzes multipliziert mit, um den Abstand zwischen den zwei Biegungen zu erhalten.

Sie sollten diese Nummer für die üblichen Biegungen von 10, 22, 30 und 45 Grad merken. Viele Bieger haben den Multiplikator dauerhaft auf der Rückseite des Biegers gestempelt - eine nützliche Option für den beginnenden Elektriker. Diese Nummern werden auch in der folgenden Tabelle angezeigt.

Sobald der Offset-Abstand gemessen wurde, multiplizieren Sie diesen Messwert mit dem entsprechenden Multiplikator aus dem Diagramm. Diese Zahlen sind alle in Dezimalzahlen, obwohl die meisten Leute ein Maßband verwenden, das in Bruchteilen eines Zolls markiert ist. Die Dezimalstellen müssen in Brüche konvertiert werden, um nützlich zu sein. Nur wenige Elektriker werden versuchen, den Kabelkanal in Schritten von weniger als 1/8 'zu markieren und zu biegen (der Biegeprozess ist einfach nicht so genau), daher muss die Anzahl in solch einen Bruch umgewandelt werden. Ich habe die Dezimalzahl aufgelistet Äquivalente von Vielfachen von 1/8 'in der nächsten Tabelle. Sie erkennen wahrscheinlich schon die Hälfte von ihnen und die andere Hälfte ist leicht auswendig zu lernen. Haben Sie keine Angst, Ihre Zahlen abzurunden - 1/1000 Zoll ist einfach nicht genug, um sich Sorgen zu machen!

Nehmen wir zum Beispiel an, dass die benötigte Entfernung 3½ 'ist und dass wir eine 22 ° -Biegung verwenden wollen. Der Multiplikator für 22 ° ist 2, 6 und 3, 5' ist 3, 5 'in Dezimalschreibweise. Mit einem Taschenrechner finden wir 2, 6 mal 3, 5 entspricht 9.1 '. Jetzt 9.1 'ist sehr nahe an 9.125' (der Unterschied ist nur .025 '), die wir von der Grafik sehen können, ist 9 1/8'. Der Unterschied zwischen 9.1 und 9.125 ist weniger als 1/32 '. Das ist wahrscheinlich weniger als die Hälfte der Breite der Sharpie-Linie, die Sie auf dem Conduit zeichnen! Machen Sie sich keine Sorgen. Verwenden Sie einfach die 9 1/8' -Figur.

Vermeiden Sie diese allgemeine Falle!

Aus der untenstehenden Multiplikator-Tabelle können wir sehen, dass der Multiplikator für eine 30º-Biegung genau 2 ist. Aus diesem Grund werden viele Elektriker nichts außer 30º-Offsets biegen; Die benötigte Mathematik ist einfach und leicht. Diese Praxis führt auch zu unnötig scharfen Biegungen, härteren Drahtziehungen und oft zusätzlichen Verbindungskästen. Es kann auch Zeit und Geld für den Job hinzufügen und zusätzliche Arbeit während des Drahtziehens verursachen. Diese Praxis ist leicht zu vermeiden. Fast jeder trägt heutzutage ein Handy mit einem Taschenrechner, und selbst wenn Sie das nicht können, können Sie immer noch zwei Zahlen multiplizieren. Tue es richtig: Benutze eine der Aufgabe angemessene Biegung. Ein großer Versatz von 3 Fuß wird wahrscheinlich 45 ° -Bögen erfordern, während ein kleiner von wenigen Zoll normalerweise mit 22 ° oder sogar 10 ° -Bögen auskommt. Es ist richtig, dass 10º-Biegungen schwierig sein können, perfekt zu sein, und daß die Mathematik für 22º- oder 45º-Versetzungen einen Moment der Anstrengung erfordert, aber auch keine Entschuldigung für die schlechte Ausführung ist.

Ein letztes Wort zu Multiplikatoren

Ein letztes Wort zu Multiplikatoren: Beim Biegen einer großen Leitung wird im Allgemeinen ein Winkelsucher verwendet, um den genauen Winkel zu messen, der gebogen wird, da die Winkelmarkierungen, die an einer Handbiegevorrichtung verwendet werden, nicht auf Bieger für große Leitungen gestanzt werden. Dies wirft eine interessante Möglichkeit auf: Jeder gewünschte Winkel kann verwendet werden, wenn Sie den richtigen Multiplikator kennen. Mein Artikel über die Mathematik hinter dem Biegerohr enthält eine Beschreibung, wie man einen Multiplikator findet und erklärt, wo diese Zahlen herkommen.

Gemeinsame Multiplikatoren für Biegerohr

Grad der BiegungMultiplikator
106.0
222.6
302.0
451.4
601.2

Dezimaläquivalente

FraktionenDezimalstellen
1/8.125
2/8 (1/4).250
3/8.375
4/8 (1/2).500
5/8.625
6/8 (3/4).750
7/8.875

Biege den Offset in EMT

Der eigentliche Biegeprozess beginnt mit Messungen. Die Entfernung, die der Kabelkanal zurücklegen muss, muss so genau wie möglich gemessen werden.

1. Eine gute Möglichkeit, dies zu tun, besteht darin, vorübergehend eine Leitung zu verlegen, in der der Lauf enden wird, aber hinaus und neben den bestehenden Lauf hinausragt. Auf dem Foto unten sollte der von rechts kommende Kanal weitergeführt werden, aber die Behinderung verhindert dies. Die obere Leitung ist dort, wo der Lauf enden wird, und wird nur dort verlegt, um eine Messung durchzuführen.

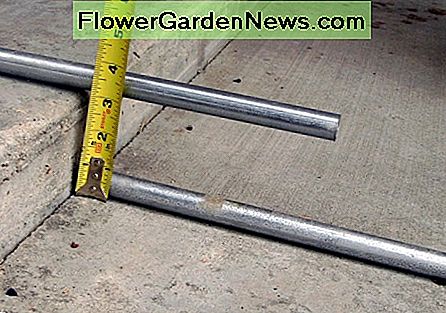

Measuring straight between the original, bottom, and temporary, top conduit the distance is exactly 3 1/8
Messen gerade zwischen dem ursprünglichen, unteren und temporären, oberen Kanal ist der Abstand genau 3 1/8 '

2. Direkt von einer Leitung zur anderen im rechten Winkel messen. Versuchen Sie nicht, eine Messung entlang des Pfades durchzuführen, den der Offset benötigt. Führen Sie die Messung direkt vom unteren zum oberen Kanal durch, und stellen Sie sicher, dass die Messung am Boden des anderen endet, wenn die Messung vom Boden des einen Kanals beginnt. Die Messungen von Mitte zu Mitte oder von oben nach unten sind ebenso akzeptabel, solange der gleiche Punkt in jeder Leitung verwendet wird.

3. Auf dem Foto ist die Messung 3 1/8 '. Dies bedeutet, dass das Beispiel eine 22º Biegung verwendet, so dass der berechnete Abstand zwischen Biegungen 3, 125' mal 2, 6 ist, was 8, 125 'oder 8 1/8' entspricht. Das Foto zeigt den ursprünglichen, unteren Kanal gegen das Hindernis. Es ist tatsächlich zurück 36 'mit einem temporären Extender hinzugefügt, um Messungen zu machen. Markieren Sie die neue Leitung bei 36', dann wieder zurück 8 1/8 'von der ersten Markierung bei 27 7/8'.

Biege den Offset

Die meisten Offsetbögen werden 'in der Luft' hergestellt. Dies bedeutet, dass die Biegevorrichtung mit dem Griff auf dem Boden und dem Biegefuß in der Luft auf den Kopf gestellt wird.

  1. Führen Sie den Kabelkanal in die Biegevorrichtung ein, wobei die 38-Zoll-Markierung an dem Pfeil angebracht ist, der normalerweise zum Biegen einer 90 verwendet wird. (Sie können jede Markierung an der Biegevorrichtung verwenden, solange Sie sie für beide Biegungen verwenden praktisch für Offsets, die nahe am Ende der Leitung beginnen sollen).
  2. Der Biegergriff tritt wahrscheinlich beim Biegen auf diese Weise aus. Verwenden Sie einen Fuß oder Fuß und Bein, um es an einer Stelle auf dem Boden zu halten (siehe Foto des Biegeprozesses).
  3. Biegen Sie die Leitung langsam und halten Sie den Druck so nah wie möglich am Bieger. Obwohl mehr Hebelkraft es einfacher macht, seien Sie vorsichtig! Wenn der Druck einige Fuß von der Biegevorrichtung zurückgelegt wird, führt dies zu einer unbefriedigenden Biegung.
  4. Biegen Sie das Kabelrohr, bis es mit der gewünschten Markierung (22º in diesem Fall) auf dem Bieger steht.
Bending the second offset bend. Not the foot and leg position, holding the bender handle firmly in place.
Biegen der zweiten Offset-Kurve. Nicht die Fuß- und Beinposition, sondern den Bender-Griff festhalten.

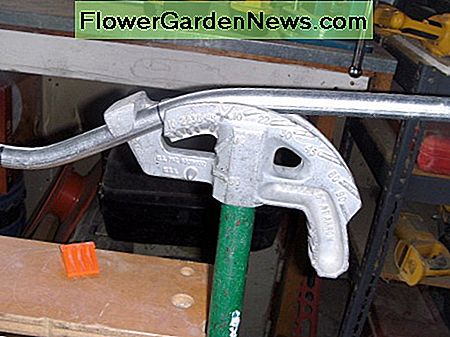

Lining up the second bend with the 22 degree mark
Die zweite Kurve mit der 22-Grad-Marke ausstatten

Letzte Schritte

  1. Drehen Sie das Kabelrohr um 180 ° und richten Sie es nach unten, um sicherzustellen, dass es genau 180 ° beträgt. Schieben Sie es in der Biegevorrichtung nach vorne, bis die zweite Markierung an der gleichen Stelle an der Biegevorrichtung ausgerichtet ist, die für die erste Biegung verwendet wurde, und wiederholen Sie den Biegeprozess der Rohrleitung.
  2. Stellen Sie sicher, dass der Kabelkanal noch flach ist. Legen Sie es auf den Boden und stellen Sie sicher, dass beide Enden flach liegen. Ein leichter Dogleg (verursacht durch unsachgemäße Drehung zwischen den Biegungen) kann manchmal herausgearbeitet werden, aber oft muss das Rohr weggeworfen und ein neues gebogen werden.

Zu diesem Zeitpunkt ist der fertige Offset in kurzer Entfernung vom Hindernis abgeschlossen. Dies liegt an der Schrumpfung des Rohres und ist bei Biegeversätzen unvermeidlich. Wenn dies nicht akzeptabel ist, sollte die erste Markierung ein paar Zentimeter zu weit gemacht werden, die zweite (im Beispiel) die gleiche 8.125 'zurück von der ersten Markierung, und der fertige Biegetest passt, markiert und abgeschnitten, um zu passen Es ist möglich, die Schrumpfung zu berechnen (siehe die Seite über die Mathematik hinter dem Biegerohr), es lohnt sich selten, dies zu tun.

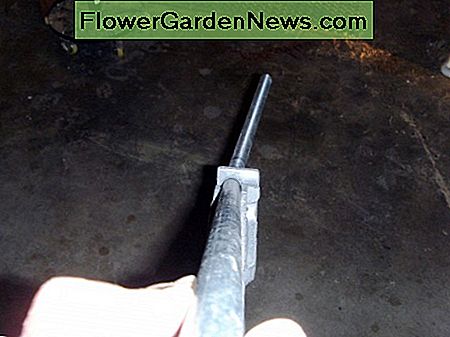

If bent in this position, the completed offset bend will have a dogleg in it. Make sure the conduit is straight in the bender
Wenn sie in dieser Position gebogen ist, wird die fertige Offset-Biegung ein Dogleg enthalten. Stellen Sie sicher, dass der Kabelkanal gerade im Bieger ist

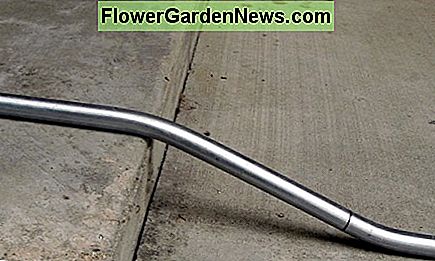

Completed offset, The left bending mark is barely visible on the top of the conduit, while the right mark was made clear around the conduit to make lining it up on the bender easier.
Vervollständigter Versatz, die linke Biegemarkierung ist an der Oberseite des Rohres kaum sichtbar, während die rechte Markierung um das Rohr freigelegt wurde, um das Anordnen auf dem Bieger einfacher zu machen.

Einen Roll-Offset biegen

Im obigen Beispiel wurde der Versatz so konstruiert, dass der Kabelkanal gerade nach oben geneigt ist, aber was wäre, wenn wir nicht nur nach oben, sondern auch nach einer Seite gehen müssten? Es ist möglich, zwei komplette Offsetbögen hintereinander zu bauen, aber dies führt auch zu einer größeren Anzahl von Graden - keine gute Idee, es sei denn, dies ist absolut notwendig. Stattdessen können Sie einen 'rollenden' Offset erstellen, indem Sie den Conduit-Lauf in einer Kurve nach oben und zur Seite führen. Lernen Sie, dreidimensional zu denken und Ihre Biegungen immer mehr als eine Aufgabe gleichzeitig ausführen zu lassen. Ein 'Kick 90' ist ein weiteres Beispiel dafür und wird auf der Seite zum Biegen von 90 beschrieben.

Die Messung und das Verfahren zum Biegen eines Roll-Offsets sind identisch mit der oben aufgelisteten Methode, aber die tatsächliche Messung braucht vielleicht ein wenig mehr Beschreibung.

  • Wenn Sie für einen Rollversatz messen, legen Sie das Maßband von einem Rohr zum anderen im rechten Winkel zum Rohr. Führen Sie eine Messung von einem Punkt in der ersten Leitung zu dem entsprechenden Punkt in der zweiten Leitung durch. Dies bedeutet normalerweise, dass von einer Seite statt von oben oder unten gemessen wird. Stellen Sie sicher, dass Sie nicht von, sagen wir, die linke Seite auf der einen Leitung zur rechten Seite auf der anderen messen. Dies führt zu einem zu langen oder zu kurzen Offset.

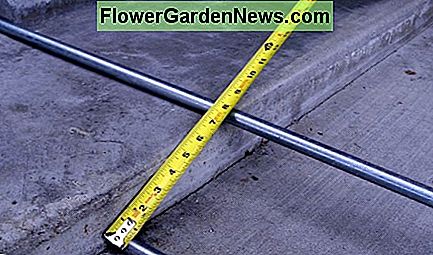

Measuring for a rolling offset.
Messen für einen rollenden Offset.

Betrachten Sie als Beispiel den gleichen Versatz, der oben verwendet wurde, mit der Ausnahme, dass der obere Kanal um 6 'auf eine Seite sowie 3 1/8' nach oben bewegt wird. Das obige Foto zeigt die korrekte Messung zwischen dem ursprünglichen und dem temporären Rohr und zeigt, dass das Gesamtmaß 7¼ Zoll beträgt. Beachten Sie, wie das Maßband über die Seite des unteren Rohrs gehakt und in einer geraden Linie zum zweiten Rohr gelegt wird Die Länge des Gesamtversatzes bei Verwendung von 22º-Biegungen ist etwas lang, also machen wir diese mit 30º-Biegungen, der Multiplikator für 30º ist 2, also brauchen wir einen Abstand von 14½ 'zwischen den Marken.

Der Biegevorgang ist ebenfalls der gleiche wie im obigen Beispiel und führt dazu, dass die abgebildete Leitung so lange versetzt ist, dass sie zu einer Seite 'gerollt' werden kann. Es passt einfach in die Ecke des zweiten Hindernisses und behält die gleiche 3 1/8 'vertikale Distanzänderung bei. Dieser Offset enthält insgesamt 60 ° Biegung; im Vergleich zu zwei 22 ° Offsets spart es 28 ° Biegung und wird viel einfacher sein Kabel durchziehen.

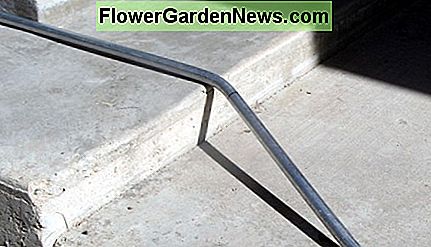

Completed rolling offset, moving both up and to the right.
Rolloffset abgeschlossen, bewegt sich sowohl nach oben als auch nach rechts.

Andere Seiten für Elektriker

Ich habe einige weitere Artikel gepostet, die eine Anleitung zum Biegen von Leitern für Elektriker enthalten. Auf dieser Titelseite finden Sie jeweils eine kurze Beschreibung sowie eine Handvoll weiterer Seiten, die ein professioneller Elektriker von Wert finden kann.

Dieser Artikel ist noch in Arbeit; Seiten werden so hinzugefügt, wie sie geschrieben wurden. Wenn Sie nicht finden, was Sie wollen, hinterlassen Sie einen Kommentar und ich werde darüber nachdenken, es dem Set hinzuzufügen.
