Entwerfen eines HVAC-Systems

Welche GrĂ¶ĂŸe Klimaanlage benötigen Sie?

Beim Entwurf eines HLK-Systems ist die erste Frage, die es zu stellen gilt

Beantwortet wird, wie viele Tonnen Klimaanlagen das Haus braucht? NatĂŒrlich mĂŒssen andere Fragen gestellt werden

Beantwortet, aber zuerst mĂŒssen Sie die optimale GrĂ¶ĂŸe der A / C-Einheit bestimmen.

In diesem Artikel diskutieren wir HVAC-System-Design im Zusammenhang mit dem Bau eines neuen Hauses. Die GrundsĂ€tze der Informationen gelten jedoch auch fĂŒr Ă€ltere HĂ€user. Der Hauptunterschied besteht darin, dass Sie wahrscheinlich nicht alle Ihre Rohrleitungen Ă€ndern werden, wenn Sie ein altes System ersetzen. In vielen FĂ€llen werden Sie sich an die vorhandenen Leitungen fĂŒr die neue Einheit anpassen, und obwohl dies die Leistung Ihres neuen Systems in einigen FĂ€llen einschrĂ€nken kann, ist es nicht sinnvoll, Ihr gesamtes Haus auseinander zu reißen, um Ihre Leitungen auf ein modernes System zu aktualisieren besonders in einem zweistöckigen Haus.

Ja, die bedauerliche Wahrheit ist, dass in Ă€lteren HĂ€usern die Leitungen oft einfach sind und nur dazu dienen, die Luft in verschiedene RĂ€ume zu leiten. Ältere HĂ€user, die SchwerkraftwĂ€rme nutzten, mussten sich nicht mit der Klimatisierung oder dem statischen Druck beschĂ€ftigen, denn sie waren noch nicht erfunden oder implementiert worden.

How big should the air conditioner be for your home? Not this big, that's for sure.
Wie groß sollte die Klimaanlage fĂŒr Ihr Zuhause sein? Nicht so groß, das ist sicher.

Wie wÀhlt man die richtige Klimaanlage?

Es gibt einige Fragen, die es zu beantworten gilt

Beantwortet um dies herauszufinden:

  • Wie viele Quadratmeter ist das Zuhause?
  • Wie viele Fenster und TĂŒren gibt es?
  • Welche Arten von Materialien wurden verwendet, um das Haus zu bauen? (Isolierung, Fenster usw.) ANMERKUNG: Was Ihr Zuhause ausmacht, hat einen großen Einfluss darauf, wie gut Ihr HLK-System funktioniert. Es ist ein 'Mach dem Auto keine VorwĂŒrfe, wenn die Reifen schlecht sind'.

FrĂŒher wurde ein 'manuelles J' (mathematische Lastberechnung) durchgefĂŒhrt, um herauszufinden, wie viele Tonnen Luft Sie benötigen, aber Sie brauchen nur eine grobe Berechnung. Nehmen wir an, ich habe eine manuelle J und entschied, dass Sie 3.286 Tonnen Luft benötigen, aber sie machen keine 3.286 Tonnen Einheit, also erhalten Sie 3 Tonnen. Mit anderen Worten, eine grobe SchĂ€tzung wĂ€re in Ordnung gewesen.

Square-Footage ist die grĂ¶ĂŸte Frage geworden und mit den Jahren der Hausbau-Erfahrung unter meinem GĂŒrtel weiß ich, welche GrĂ¶ĂŸe Sie brauchen. Ein neu gebautes Haus mit anstĂ€ndigen DĂ€mmstoffen benötigt ca. 1 Tonne Klimaanlage pro 600 Quadratfuß. Dies wird ein wenig nach oben und unten gehen, je nachdem, wie gut isoliert oder abgedichtet Ihr Haus ist.

Wir beginnen hier mit der A / C, denn KĂŒhlung ist der schwierigste Teil der Kontrolle der Umgebung unseres Hauses und ist im Vergleich zu anderen Teilen des Systems viel kniffliger. Kalte Luft ist auch schwieriger zu bewegen und wird auch ein wichtiger Faktor fĂŒr die GrĂ¶ĂŸe unseres Kanals.

Eine letzte Anmerkung zu unserer Klimaanlage, bevor wir zu unserem Ofen gehen, ist, dass je genauer wir unseren Klimaanlagenkondensator (AußengerĂ€t) in der NĂ€he unseres Ofens lokalisieren, desto besser wird es funktionieren. Dies gilt auch fĂŒr die NĂ€he zu unserer Schalttafel. Wir möchten, dass sich die Klimaanlage in der NĂ€he des Ofens und der Schalttafel befindet, aber wenn Sie nicht beides haben können, ist die PrioritĂ€t fĂŒr den Ofen am wichtigsten.

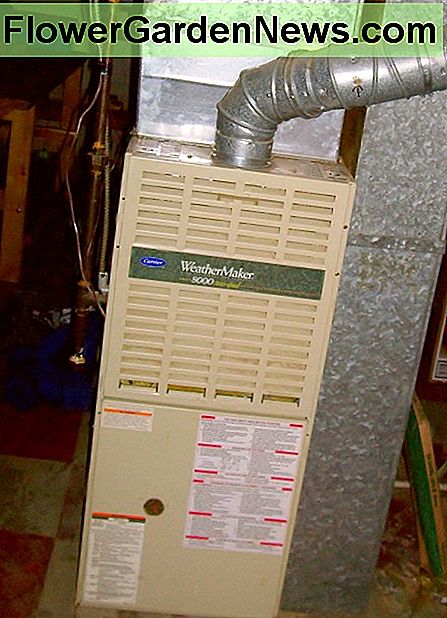

That's more like it. Your home will likely be using a unit more similar to this one shown here.
Das ist mehr wie es. Ihr Zuhause wird wahrscheinlich eine Einheit verwenden, die der hier gezeigten Àhnelt.

Faustregel bei der Dimensionierung einer Klimaanlage

Wenn der Anruf grenzwertig ist, auf welcher GrĂ¶ĂŸe Einheit zu verwenden, immer mit dem kleineren gehen. Eine grĂ¶ĂŸere Einheit wird das Haus schneller kĂŒhlen, aber das Haus nicht richtig entfeuchten. Die Entfeuchtung ist sehr wichtig, wenn es um die Leistung der Klimaanlage geht.

WĂ€hlen einer OfengrĂ¶ĂŸe

Die OfengrĂ¶ĂŸe (oder BTU) wird basierend auf denselben Informationen ausgewĂ€hlt, die Sie verwendet haben, um Ihre A / C-Anforderungen zu wĂ€hlen, aber es ist auch sehr wichtig, das GeblĂ€sepotential des Ofens zu berĂŒcksichtigen. Der Ventilator muss ausreichend Luft fördern können, um die Klimaanlage zu unterstĂŒtzen. In diesem Fall lautet die Faustregel, dass pro Tonne Klimaanlage 400 CFM (Kubikfuß pro Minute) benötigt werden.

Wir haben besprochen, wie Sie Ihre Klimaanlage so nah wie möglich an Ihrem Ofen installieren können. Versuchen Sie auch, Ihren Ofen zentral in Ihrem Haus zu lokalisieren. Dies wird Ihnen nicht nur dabei helfen, mehr Optionen fĂŒr den Standort der Klimaanlage zu erhalten, sondern auch die vom Ofen gelieferte Luft gleichmĂ€ĂŸiger verteilen. Dies wird wiederum dazu beitragen, das Zuhause auf einer gleichmĂ€ĂŸigeren Temperatur zu halten.

Ein letzter Punkt, der bei der Ofenposition zu berĂŒcksichtigen ist, ist, wo Sie den Schornstein entlĂŒften werden. Bei GerĂ€ten mit niedrigerem Wirkungsgrad sollten Sie in der NĂ€he der 'Jagd' oder des gerahmten Raums sein, in dem der Schornstein durch das Haus lĂ€uft. Einheiten mit höherem Wirkungsgrad entlĂŒften die Hausseite und bieten daher weniger EinschrĂ€nkungen fĂŒr den Standort des Ofens.

Quizstatistiken anzeigen
Many people want to oversize their furnace but this isn't a good idea. Especially if it will cause the blower to be too big for the A/C.
Viele Leute wollen ihren Ofen ĂŒberdimensionieren, aber das ist keine gute Idee. Vor allem, wenn dadurch das GeblĂ€se zu groß fĂŒr die Klimaanlage wird.

Wo Sie Ihren Thermostat platzieren mĂŒssen

Die Platzierung des Thermostats erfordert nicht annÀhernd so viel Gedanken wie der Rest Ihres Systems. Hier sind einige Regeln, die bei der Auswahl dieses Ortes zu befolgen sind:

  • Suchen Sie den Status möglichst zentral im Haus.
  • Stellen Sie es nicht an einer Wand auf, an der es bestĂ€ndig Sonnenlicht ausgesetzt ist.
  • Stellen Sie es nicht in einem geschlossenen Raum auf.
  • Stellen Sie den Thermostat ungefĂ€hr 5 Fuß vom Boden auf.
  • Stellen Sie es nicht direkt ĂŒber eine Zuluftöffnung.

Wenn Sie Thermostatkabel fĂŒr ein Heiz- und KĂŒhlsystem installieren, benötigen Sie mindestens eine 4-Draht-Niederspannungsleitung. Sie benötigen mindestens 4 DrĂ€hte, um das System zu betreiben. Persönlich empfehle ich den Betrieb von 8-Draht, da dies eine ziemlich dauerhafte Installation ist und mit der Weiterentwicklung der HVAC-Technologie die zusĂ€tzlichen Kabel potentiell dazu verwendet werden können, 'Add-ons' zu steuern, die Sie möglicherweise spĂ€ter verwenden.

Klicken Sie auf das Vorschaubild, um es in voller GrĂ¶ĂŸe anzuzeigen This is a This is an evaporator coil. The ton size of your A/C coil can actually and often is, sized a half a ton bigger than the outdoor unit.These are the main trunk lines that feed air to and take air back from the rooms in your home.Here is an example of how a return air seals off a joist space.Here are examples of supply runs. The one on the left is a first floor run and on the right, a 2nd floor run. It's hooked to a stack that will feed upstairs.

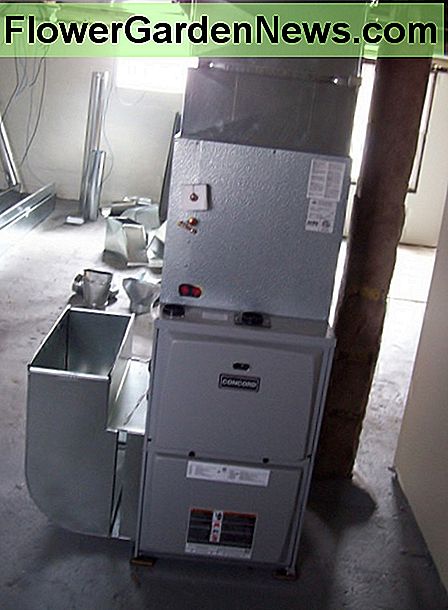

This is a
Dies ist ein 'T' Plenum, weil der Ofen zentral in der Wohnung sitzt und die Luft von hier aus in zwei Richtungen gehen muss.

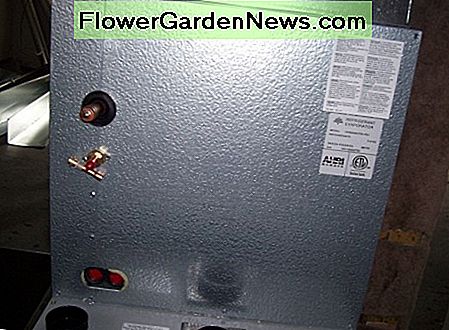

This is an evaporator coil. The ton size of your A/C coil can actually and often is, sized a half a ton bigger than the outdoor unit.
Dies ist eine Verdampferspule. Die TongrĂ¶ĂŸe Ihrer A / C-Spule kann tatsĂ€chlich und oft eine halbe Tonne grĂ¶ĂŸer sein als die Außeneinheit.

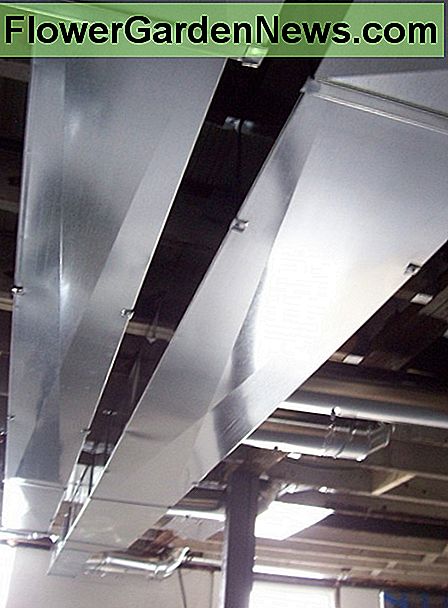

These are the main trunk lines that feed air to and take air back from the rooms in your home.
Dies sind die Hauptleitungen, die Luft zufĂŒhren und Luft aus den RĂ€umen in Ihrem Haus zurĂŒckholen.

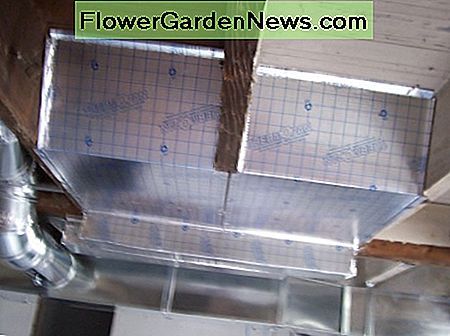

Here is an example of how a return air seals off a joist space.
Hier ist ein Beispiel, wie eine RĂŒckluft einen Balkenraum abdichtet.

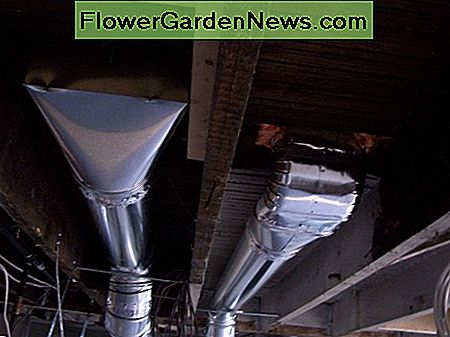

Here are examples of supply runs. The one on the left is a first floor run and on the right, a 2nd floor run. It's hooked to a stack that will feed upstairs.
Hier sind Beispiele fĂŒr LieferlĂ€ufe. Der eine auf der linken Seite ist ein erster Stock und auf der rechten, ein 2. Stock laufen. Es ist an einen Stapel angehĂ€ngt, der die Treppe hochzieht.
Trane TD1 Ductulator mit HĂŒlse, KanalgrĂ¶ĂŸenrechner Trane TD1 Ductuator mit HĂŒlse, KanalgrĂ¶ĂŸenrechner Jetzt kaufen

Kanalarbeiten sind sehr wichtig fĂŒr die HLK-Systemleistung

Die richtige Dimensionierung des Kanals hat viel mit der Leistung Ihres HVAC-Systems zu tun. Wenn sich Menschen darĂŒber beschweren, dass sie kĂ€ltere RĂ€ume oder Bereiche ihres Hauses haben, ist dies hĂ€ufig das Ergebnis einer ungeeigneten KanalgrĂ¶ĂŸe oder der Platzierung der Register.

Ein Kanal-u-Lator wird heutzutage oft im Dimensionierungskanal verwendet, obwohl es dafĂŒr eine manuelle 'D' -Formel gibt. Um den Kanal richtig dimensionieren zu können, mĂŒssen wir mit dem Plenum beginnen, dem Kanal, der direkt auf dem Ofen und der Spule installiert wird. Diese muss so bemessen sein, dass sie die gesamte vom Ofen produzierte Luftmenge bewĂ€ltigen kann. Von dort entscheiden wir, wie viel in die eine Richtung und wie viel in die andere Richtung geht. Die ersten 2 Teile des horizontalen Versorgungskanals sind jetzt so bemessen, dass sie diese Menge an Luftstrom bewĂ€ltigen können. Wenn VersorgungslĂ€ufe von dieser Hauptverbindungsleitung genommen werden, ziehen wir die Menge an Luft ab, die den Stamm verlĂ€sst, und verringern die GrĂ¶ĂŸe der Hauptleitung, um den Rest zu transportieren. Dieses Schrumpfen des Kanals, wenn er die Linie hinuntergeht, hilft, die richtige Menge an Luftdruck und -geschwindigkeit beizubehalten, bis wir schließlich das Ende des Kanals erreichen, wo er so bemessen ist, dass er die Luft, die noch ĂŒbrig ist, hĂ€lt.

Der RĂŒckfĂŒhrungskanal funktioniert genauso, jedoch ist das letzte KanalstĂŒck dasjenige, das sich in der NĂ€he des Ofens befindet, da hier die Luft schließlich zur Einheit zurĂŒckkehrt. Dieses letzte Teil wird oft als Kollektor bezeichnet und muss in der Lage sein, die gesamte Menge an Luft, die zur Einheit zurĂŒckfließt, zu bewĂ€ltigen. Der Kanal wird wieder schrumpfen, wenn er sich von der Einheit entfernt, aber in diesem Fall ist es, weil er mehr und mehr Luft sammelt, wenn er zur Einheit zurĂŒckkehrt, im Gegensatz zu der Versorgung, die Luft abgibt, wenn sie die Einheit verlĂ€sst.

HINWEIS: Die meisten Versorgungsleitungen werden zum Register in 6 '-Rohrleitungen gefĂŒhrt. In einigen grĂ¶ĂŸeren RĂ€umen können 7' -Rohrleitungen verwendet werden. Bei RĂŒckluftablĂ€ufen ist es ĂŒblich, dass der gesamte Balkenbereich, der vom RĂŒcklaufregister zum Kanal fĂŒhrt, abgedichtet ist, um so viel Luft wie möglich zu transportieren. 'Man kann nie zu viel RĂŒckluft haben' sagen manche, und es hilft der Einheit, leiser und leichter zu laufen.

HVAC-Tipp

Wenn Ihre Leitungen ein 'BANG!' LĂ€rm wenn der Ofen anlĂ€uft, liegt es oft daran, dass die RĂŒckfĂŒhrleitung zu klein ist und 'Öldosen'. Das heißt, es ist angesaugt und macht ein KnallgerĂ€usch, als ob jemand die Leitung gestört hĂ€tte. Eine zusĂ€tzliche UnterstĂŒtzung fĂŒr den Kanal, wo Ölkonserven möglich sind, ist eine einfache Lösung, jedoch ist es fĂŒr den Ofenventilator besser, mehr RĂŒckluftregister hinzuzufĂŒgen.

Beispiel fĂŒr die Berechnung der KanalgrĂ¶ĂŸe

Nehmen wir an, Sie haben einen 2.000 (5 Tonnen) CFM-LĂŒftermotor und das System hat 10 Heat-Runs, die sich in beide Richtungen vom GerĂ€t entfernen. Sie benötigen 1.000 CFM, um fĂŒr einen gleichmĂ€ĂŸigen Fluss zu sorgen, und 1.000 CFM bedeuten, dass jeder Lauf 100 CFM erhĂ€lt. Auch dies ist ein Beispiel, aber lassen Sie uns mit 20 'x 8' Kanal in jeder Richtung gehen. In den ersten 8ft. Der Kanal, den Sie ausziehen, hat einen Durchmesser von 4 - 6 'und versorgt 100 CFM. Jetzt brauchen Sie nicht mehr 1000 CFM, sondern nur noch 700, damit wir ihn auf die richtige GrĂ¶ĂŸe verkleinern, um den Luftstrom aufrechtzuerhalten tun Sie dies, wĂ€hrend Sie die Linie hinunterfahren, bis alle VersorgungslĂ€ufe versorgt worden sind. Der gleiche Gedankengang wĂŒrde fĂŒr die RĂŒckluftfĂŒhrung gelten, aber Sie wĂŒrden versuchen, ungefĂ€hr 200 CFM pro RĂŒckkehr zu ziehen. Das sind nette einfache runde Zahlen aber Die Wahrheit ist, wenn Sie nur 20 VersorgungslĂ€ufe hatten, ist Ihr 2000 CFM-Fan wahrscheinlich ein bisschen zu groß und wĂŒrde nicht so gut arbeiten, wie es könnte.

Wo finde ich Liefer- und RĂŒckgabe-Register?

Die Wahl der richtigen Position fĂŒr Ihre Register ist wichtig, damit Ihr Haus gleichmĂ€ĂŸig heizt und kĂŒhlt. Es ist auch wichtig fĂŒr Ihre Energiekosten.

Es ist keine gute Idee, Versorgungsregister in der Mitte eines Raumes anzubringen, obwohl man sie dort oft in Ă€lteren HĂ€usern findet. Jetzt, in der Verteidigung unserer VorgĂ€nger, arbeiteten sie mit GravitationswĂ€rme im Gegensatz zu Zwangsluft, aber dieses Design ermöglicht es der KĂ€lte oder Hitze, zu weit in unsere HĂ€user einzudringen, bevor sie konfrontiert werden. Die Register sollen strategisch um den Umfang der RĂ€ume in unseren HĂ€usern herum angeordnet werden. Unter den Fenstern, neben den TĂŒren usw., um die Elemente daran zu hindern, an unseren AußenwĂ€nden vorbeizukommen und an den kĂ€ltesten Stellen dieser AußenwĂ€nde anzugreifen. Ein weiterer zusĂ€tzlicher Vorteil dieses Placements ist, dass es weniger wahrscheinlich ist, dass es von Möbeln und Ähnlichem verdeckt wird.

Unsere RĂŒckluftregister sind besser an den InnenwĂ€nden angebracht, so weit wie möglich von unseren VorrĂ€ten, um die zugefĂŒhrte Luft durch den Raum zu saugen. Es ist wieder wichtig zu versuchen, sie dort zu platzieren, wo sie nicht verdeckt werden. Wie ich bereits erwĂ€hnt habe, kann man nie wirklich zu viel RĂŒckluft haben und wenn wir diese ersticken, verhungern wir unseren Ofenventilator nach Luft. Stellen Sie sich Ihren Ofen etwas wie eine Lunge vor, nur dass er gleichzeitig ein- und ausatmen kann. Wir können das nicht und dein Fan kann sie nicht separat machen. Versuchen Sie, fĂŒr lĂ€ngere Zeit auszuatmen, ohne Luft zurĂŒck zu bringen ... funktioniert das nicht gut? Das ist es, was der Fan fĂŒhlt, wenn er keine Luft in und mit der Zeit ansaugt, er wird ĂŒberhitzen, zu hart arbeiten und letztendlich wird er zusammenbrechen.

HINWEIS: Hier kommt auch unser Ofenfilter ins Spiel. Sie können die gesamte Abluft der Welt nutzen, aber wenn Ihr Filter verstopft ist, bedeutet das nichts, weil der Ventilator durch einen verstopften Filter keine Luft aus ihnen ziehen kann.

Sind Sie bereit, das HLK-System Ihres Hauses zu entwerfen?

Okay, ich bezweifle sehr, dass irgendjemand sich mit Frau und Kindern hinsetzen wird, um ein Handbuch 'J' zu erarbeiten oder die Zahlen fĂŒr ihre genauen BTU-BedĂŒrfnisse laufen zu lassen, aber ich hoffe, dass wenn du darĂŒber nachdenkst, ein Haus zu bauen oder zu haben Wenn Sie ein neues System in Ihr bestehendes Zuhause integrieren, wird diese Information nĂŒtzlich sein. Wissen ist Macht und wenn Sie nur ein bisschen ĂŒber die Prinzipien der HVAC Bescheid wissen, werden Sie sich sicherer in den Entscheidungen fĂŒhlen, die Sie treffen und wissen, dass Ihre Augen im Umgang mit Kontraktoren frei von Wolle sind.

Happy Home-Besitz!
