Biegen EMT ist eine der h├Ąufigsten Aufgaben f├╝r gewerbliche und industrielle Elektriker, und es ist nicht schwer zu lernen. Diese Nabe ist f├╝r den beginnenden Elektriker entworfen, damit sie einige Zeiger aufheben k├Ânnen, indem sie eine Handbiegevorrichtung verwenden, um eine Biegung von 90 Grad in der elektrischen Leitung zu machen. Erfahrene Elektriker k├Ânnen an einer anderen Nabe interessiert sein, um eine konzentrische Biegung zu machen.

Es gibt drei grundlegende 90-Grad-Biegungen; die Ebene 90, ein Tritt 90 und ein Doppel 45 90. Jeder hat seinen Nutzen und sollte vom Elektriker gelernt werden; Jeder wird in diesem Hub separat behandelt. Lesen und verstehen Sie die Anleitung zum Biegen der Rohre hier und versuchen Sie einige 'Knochen' (Schrott) von einer Baustelle zu bekommen, um daran zu ├╝ben. Ein wenig ├ťbung und Sie werden schnell in der Lage sein, eine 90 zu biegen.

Wie man eine 90-Grad-Biegung macht

Eine einfache 90-Grad-Biegung in der elektrischen Leitung; es klingt einfach, und es ist, aber es gibt ein paar ├ťberlegungen zu machen. Zuerst auf der Liste ist der Begriff abziehen zu verstehen; Dies ist ein Ma├č f├╝r die Menge, die die Leitung 'schrumpft', wenn ein Handbieger richtig verwendet wird. Es ist unterschiedlich f├╝r jede Gr├Â├če der Bieger (┬Ż ', ┬ż' und 1 'Bieger) und einige Marken von Biegemaschinen sind auch unterschiedlich. Die h├Ąufigsten Abz├╝ge sind 5' f├╝r ┬Ż 'Conduit, 6' f├╝r ┬ż 'Conduit und 8' f├╝r einen 1 'Bieger. Es ist eine Funktion des Kr├╝mmungsradius des Biegers und kann nicht ge├Ąndert werden. Der Abzug f├╝r Ihren Bieger sollte auf den Bieger gestempelt werden.

Um die Abzugsgr├Â├če zu verwenden, messen Sie die Entfernung zur fernen Kante der 90 und subtrahieren Sie die abziehbare Zahl. Wenn ┬Ż 'Rohr gebogen wird und der Abstand 56' ist, markieren Sie die Leitung bei 51 '; dort wird der Bieger platziert.

Die Biegevorrichtung mit der Rohrmarkierung am Pfeil der Biegevorrichtung auf den Kabelkanal auflegen. Es gibt einige leichte Unterschiede in der Position des Pfeils auf verschiedenen Marken, aber es ist im Grunde am Anfang der Kurve des Biegers. Der Bieger muss mit der Spitze des Biegers ausgerichtet sein, die zum Ende der Leitung zeigt, gemessen von. Um es anders zu formulieren, zeigen Sie den Zeh der Bender in Richtung des Endes der Leitung, wo das Ma├čband gehakt wurde, um aus zu messen.

Mit der Leitung auf dem Boden einen festen Fu├čdruck auf das Fu├čpedal der Biegevorrichtung aus├╝ben und den Griff der Biegevorrichtung langsam zum Boden bewegen. Ein gro├čer Teil des Biegedrucks wird vom Fu├čpedal kommen - wenn nicht gen├╝gend Druck auf das Pedal ausge├╝bt wird, wird der Kabelkanal knicken anstatt eine sanfte Biegung zu machen. Wenn der Schlauch in die Luft aufsteigt, fassen Sie ihn mit Ihrer freien Hand und ├╝ben Sie einen kleinen Druck darauf aus, um ihn zu stabilisieren. Es ist eine gute ├ťbung, das Biegen zu stoppen, bevor es eine echte 90-Grad-Biegung zu sein scheint, und es mit einem Niveau zu ├╝berpr├╝fen. Es ist leicht, ein paar mehr Grad hinzuzuf├╝gen; nicht so leicht, etwas herauszunehmen. Beachten Sie, dass das Gewicht der Biegevorrichtung eine kleine Biegung verursacht, die verschwindet, wenn die Biegevorrichtung entfernt wird und das Rohr leicht zur├╝ckspringt.

Die obige Methode funktioniert gut f├╝r k├╝rzere L├Ąngen, aber wenn eine lange Messung ben├Âtigt wird, wird es nicht funktionieren. Zum Beispiel, wenn die Messung 110 'in einer 120' L├Ąnge der Leitung ist, wird die Biegevorrichtung nur mit 10 'arbeiten, und es ist schwierig, eine solche Biegung, insbesondere in 3/4 und 1' Leitung, unm├Âglich zu machen. Das

Die Antwort ist, den Bieger herum zu drehen und das Fu├čpedal auf das gemessene Ende zu richten. Verwenden Sie nicht den Abzug! Markieren Sie die Leitung in der gew├╝nschten L├Ąnge und arbeiten Sie die Biegevorrichtung wieder auf die Leitung. Diesmal richte den Stern auf der Seite des Biegers, ungef├Ąhr die H├Ąlfte des Weges um den Bieger, mit der Markierung ein. Biege wie zuvor. Diese Methode der Messung und Biegerplatzierung wird ├╝blicherweise als 'Backbend' bezeichnet.

Bender Gr├Â├čeAbziehen
1/2 '5 '
3/4 '6 '
1 '8 '
Abzugsnummern sind abh├Ąngig vom Bieger, und obwohl diese Zahlen bei weitem am h├Ąufigsten sind, ist es m├Âglich, dass Ihr Bieger anders ist.

Biege eine 90

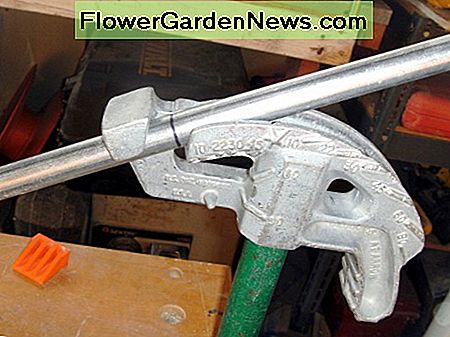

Placement for bending a 90 when using the deduct. The bender will be turned over and placed on the floor for actual bending.
Platzierung zum Biegen einer 90 bei Verwendung des Abzugs. Der Bieger wird umgedreht und auf den Boden gelegt, um sich zu biegen.
Correct placement for a
Richtige Platzierung f├╝r einen 'Backbend'

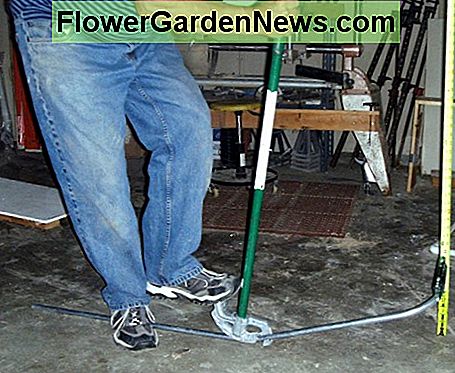

Beginning a 90 degree bend
Beginn einer 90-Grad-Biegung

Biege eine 90-Grad-Biegung

Einen Tritt verbiegen 90

Ein Kick 90 ist, sehr einfach, ein 90 mit einer zus├Ątzlichen kleinen Biegung darin, entweder hebt oder senkt das Ende der 90. Es k├Ânnte auf einer Leitung verwendet werden, die innerhalb einer Wand hochgeht, aber das muss ├╝ber und au├čerhalb der Wand bewegt werden, wenn es geht weiter, ├╝ber die 90, an der Decke. Dasselbe kann mit einem 90 und einem Offset erreicht werden, aber dies erfordert zus├Ątzliches Biegen und macht den Zug schwerer zu ziehen. Beschr├Ąnken Sie die Anzahl der Biegegrade in einem Kabelkanallauf immer auf ein Minimum.

Biegen Sie zuerst die 90 und w├Ąhlen Sie eine Stelle, um die kleine 'Kick' -Biegung hinzuzuf├╝gen. Je n├Ąher es an den 90 ist, desto mehr Grad wird es erfordern, aber gleichzeitig, wenn es zu weit von den 90 entfernt ist, wird es ausgesprochen merkw├╝rdig aussehen. Markieren Sie die Leitung und platzieren Sie die Biegemarkierung f├╝r eine normale 90-Grad-Biegung an der Markierung. Stellen Sie sicher, dass die 90 in die richtige Richtung gedreht ist oder dass der Kick falsch herum gebogen wird. Visualisieren Sie die resultierende Leitung vor dem Biegen, m├Âglicherweise w├Ąhrend Sie sie in der richtigen Ausrichtung halten. Normalerweise werden Kicks zu einem bestimmten Ma├č in Zoll statt Grad gebogen. Wenn die Biegevorrichtung in der Rohrleitung und auf dem Boden steht und bereit ist, sich zu biegen, dr├╝cken Sie die Biegevorrichtung unter Druck, aber gerade genug, um die Rohrleitung festzuziehen, so dass sie nicht verrutscht oder sich dreht. ├ťberpr├╝fen Sie mit einem Niveau, dass das Ende 90 ist, und messen Sie vom Boden bis zur Oberseite des Rohrs 90. Messen Sie, wie hoch die 90 vom Boden ist (siehe Bilder).

Beginnen Sie, sich zu biegen und beobachten Sie das Ma├čband sorgf├Ąltig, bis das Rohr in der richtigen H├Âhe ist. Dies ist der gew├╝nschte Kick-Betrag plus die erste durchgef├╝hrte Messung. Zum Beispiel, wenn die erste Messung 1 ┬Ż '(eine vern├╝nftige Menge mit der Bieger nur etwas angezogen) und der gew├╝nschte Kick ist 4' die endg├╝ltige Messung an der Spitze der Leitung sollte 5┬Ż ', Seien Sie sich bewusst, dass die Seite von die 90 mit dem Kick wird in der L├Ąnge schrumpfen, die Schrumpfung ist extrem variabel, so dass es am besten ist, die 90 zu lang zu machen, wenn das der Kick ist und auf die richtige L├Ąnge geschnitten wird.

Ein Tritt 90

bending a kick 90
Biege einen Kick 90

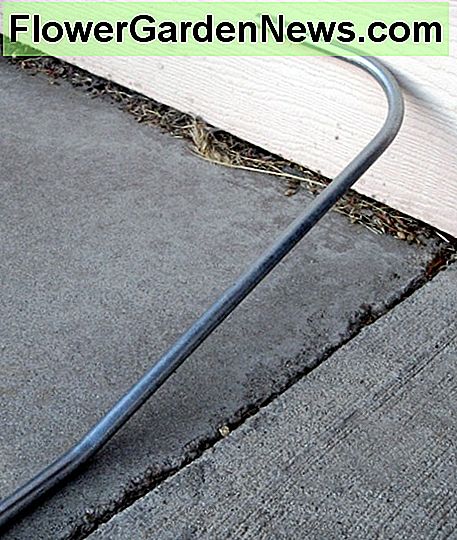

finished kick 90. The 90 degree bend is no longer in line with the rest of the conduit.
Abschluss 90. Die 90-Grad-Biegung ist nicht mehr im Einklang mit dem Rest der Leitung.

Ein Doppel 45 Grad 90

Die letzte Methode, um eine 90 zu machen, besteht darin, zwei 45 Grad zu machen. Es wird manchmal ein Hindernis in der Ecke von zwei W├Ąnden oder einer Wand und einer Decke geben, wo eine typische 90 passieren muss. Das

Antwort hier ist, zwei 45-Grad-Biegungen mit einem kurzen Abschnitt der geraden Leitung zwischen ihnen zu biegen. Die Gesamtbiegung betr├Ągt dann 90 Grad, aber der Weg, den die Leitung zur├╝cklegt, verfehlt die tats├Ąchliche Ecke der Wand.

Um die Biegung zu machen, messen Sie den Abstand zur Ecke ( nicht das Hindernis) . Entscheiden Sie, wie weit zur├╝ck Sie die erste Biegung machen, so dass der Conduit das Hindernis verfehlt, wenn er um 45 Grad gebogen wird. Nur ein wenig ├ťbung hier und Sie werden ziemlich gut darin, diesen Anruf zu machen. Ziehen Sie diese Messung von der einen zur Wand ab und ziehen Sie dann noch 1 Zoll ab. Der zus├Ątzliche Zoll ist notwendig, da die Leitung keine d├╝nne Bleistiftlinie ist, sondern ein dickes dreidimensionales Objekt, das abgerundete Biegungen anstelle von scharfen Ecken bildet.

Beispiel: Abstand zur Wand betr├Ągt 50 ', es hat ein 3' Rundrohr direkt in der Ecke und Sie glauben, dass eine 45 Grad Biegung 6 'von der Wand wird das Rohr zu l├Âschen. Markieren Sie die Leitung bei 43' (50 '- 6 '- 1'). Multiplizieren Sie nun die 6 'Zahl mit 1, 4 (6' X 1, 4 = 8, 4 'oder 8 3/8') und machen Sie eine zweite Markierung 8, 4 Zoll nach der ersten Markierung . Verwenden Sie die Kerbe, die das Zentrum von zeigt eine 45 Grad Biegung, um mit der ersten Markierung auszurichten, eine 45 ┬░ Biegung machen, die Leitung in der Biegevorrichtung nach vorne schieben und sicherstellen, dass sich die Leitung nicht in der Biegevorrichtung gedreht hat, den Vorgang wiederholen, jetzt haben Sie eine 90 ┬░ Biegung das wird die Ecke Hindernis vermissen.

Viele Elektriker ziehen es vor, diese kleineren Biegungen 'in der Luft' zu machen, da es viel einfacher ist, die richtige Biegung zu erhalten. Wenn Sie sich nicht sicher sind, k├Ânnte ein guter Hinweis EMT Electrical Conduit Pipe Biegeanweisungen sein, die einen Abschnitt ├╝ber Biegevers├Ątze in der Luft enth├Ąlt.

Eine letzte Anmerkung - dieser Artikel ist nur einer von mehreren, die von einem Elektriker f├╝r Elektriker geschrieben wurden. Ein umfassender Leitfaden f├╝r Biegerohr wurde geschrieben, der eine kurze Beschreibung jeder Seite gibt, zusammen mit einem Link zu einzelnen Seiten sowie eine Handvoll anderer Links zu Seiten, die Elektriker n├╝tzlich finden k├Ânnten. F├╝hlen Sie sich frei, diese Titelseite f├╝r alles andere zu ├╝berpr├╝fen, das interessant aussieht. Wenn Sie nicht finden, was Sie suchen, hinterlassen Sie einen Kommentar und es wird f├╝r zuk├╝nftige Seiten ber├╝cksichtigt werden; Die ganze Serie ist und bleibt ein work in progress.

Biege ein Doppel 45

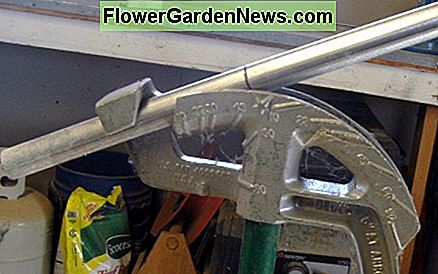

Set up for first 45 degree bend.
Auf die erste 45-Grad-Biegung einstellen.

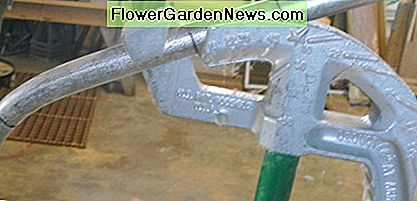

Ready for second 45.
Bereit f├╝r Sekunde 45.

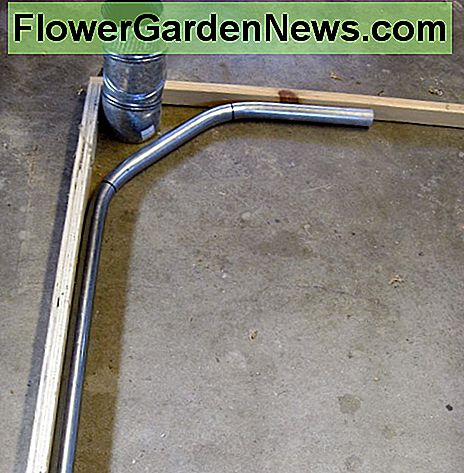

Finished 90. Note the
Beendet 90. Beachte den 'Kanal' in den simulierten W├Ąnden, den der Kanal jetzt r├Ąumen wird. Eine normale 90 w├╝rde das Rohr treffen.
