Wie man einen 3 oder 4 Punkt Sattel in einem EMT Conduit biegt

3 und 4 Punkt SĂ€ttel

Dieser Abschnitt der BiegefĂŒhrung des Rohrs befasst sich mit der Biegung von 3-Punkt- und 4-Punkt-SĂ€tteln im Emt-Conduit (sie können auch in IMT oder starren Conduits gebogen werden, wobei die gleichen Verfahren angewendet werden).

Dies sind die beiden ĂŒblichen Sattelbiegungen, die von Elektrikern in elektrischen Leitungen hergestellt werden, die dazu verwendet werden, die Leitung der Leitung vorĂŒbergehend ĂŒber ein kleines Hindernis anzuheben, beispielsweise eine andere Leitung, die ĂŒber den Weg der zu sattelnden Leitung verlĂ€uft.

WĂ€hrend SĂ€ttel, und insbesondere 3-Punkt-SĂ€ttel, der Fluch vieler ansonsten ausgezeichneter Elektriker sind, besteht keine Notwendigkeit dafĂŒr. Selbst der gefĂŒrchtete 3-Punkt-Sattel lĂ€sst sich sehr leicht biegen und verbiegen, wie es bei der Verarbeitung der QualitĂ€t der Fall ist.

Jede Art von Sattel ist unterschiedlich gebogen und wird normalerweise fĂŒr verschiedene Zwecke verwendet. Beginnen wir mit einem Sattel mit 4 Punkten, da er einfach zu verstehen ist und von Neulingen benutzt wird, ohne zu merken, dass sie es tun.

Bei Interesse finden Sie weitere Links zu anderen Abschnitten der kompletten RohrbiegefĂŒhrung am Ende dieses Artikels.

Einen Vierpunktsattel biegen

Es ist seine einfachste Form, ein 4-Punkt-Sattel ist nicht mehr und nicht weniger als zwei Offset-Biegungen in kurzer Entfernung. Normalerweise werden sie verwendet, um grĂ¶ĂŸere Hindernisse als den 3 Punkt Sattel zu ĂŒberqueren, sie haben einen bestimmten Platz auf der Baustelle.

FĂŒr SĂ€ttel grĂ¶ĂŸer als etwa 3 'ist wahrscheinlich ein 4-Punkt-Sattel der richtige Weg. Beginnen Sie damit, den Abstand zum Hindernis zu messen und diesen Abstand auf dem Kanal zu markieren. Wenn zum Beispiel diese Messung 40' ist, machen Sie eine Markierung 40 ' vom Ende des Kanals aus messen Sie die Höhe des Hindernisses, es ist ĂŒblich, dieser Messung vielleicht Âœ 'hinzuzufĂŒgen, um sicherzustellen, dass sich der Sattel leicht löst. Entscheiden Sie, in welchem ​​Winkel Sie Ihre Offsets machen möchten, und bestimmen Sie mit dem entsprechenden Multiplikator die LĂ€nge des Offsets. Um unser Beispiel fortzusetzen, wenn die Höhe 5 'betrĂ€gt und Sie sich auf 22 ° biegen, betrĂ€gt die LĂ€nge jedes Versatzes 5 X 2, 6 oder 13'. Wenn Sie mit dem Biegen von Offset-Biegungen nicht vertraut sind, ist es möglicherweise an der Zeit, den Abschnitt 'Biegung eines Versatzes' der vollstĂ€ndigen BiegefĂŒhrung des Conduits zu lesen (der Link wird in einem neuen Fenster geöffnet, wobei dieses Fenster intakt bleibt). Sie sollten immer die sanfteste Biegung verwenden, da dies das Ziehen des Drahtes viel einfacher macht und das HinzufĂŒgen einer Anschlussdose erspart, einfach weil Sie die gesetzliche Grenze von 360 ° der gesamten Biegung zwischen den Boxen ĂŒberschritten haben. Zum Beispiel bedeutet die Verwendung von 30 ° -Bögen, dass ein 4-Punkt-Sattel 120 ° insgesamt verwendet und nur 240 ° der erlaubten 360 ° zurĂŒcklĂ€sst, wĂ€hrend die Verwendung von 22 ° -Bögen etwas mehr als 270 ° oder volle drei 90 ° zurĂŒcklĂ€sst.

Messen Sie von der ersten Markierung an der Rohrleitung zum Rohranfang hin die LĂ€nge des Versatzes und machen Sie eine zweite Markierung. Um unser Beispiel fortzusetzen, haben Sie jetzt eine Markierung bei 40 'und eine bei 27' (13 'zurĂŒck von der ersten Markierung).

Messen Sie die LĂ€nge des Hindernisses und markieren Sie erneut den Kanal, der hinter der ersten Markierung liegt. Wenn das Hindernis 10 'breit ist, haben Sie jetzt Markierungen bei 50', 40 'und 27'. Normalerweise wird der zweite Offset im gleichen Winkel wie der erste gebogen (obwohl dies nicht notwendig ist), da er besser aussieht; Markieren Sie diese Entfernung. Ihre Endnote wird also bei 50 '+ 13' oder 63 'liegen. Sie sollten nun die Leitung fĂŒr unser Beispiel auf 27', 40 ', 50' und 63 'markiert haben.

Ein Wort zur Schrumpfung. Die GesamtlĂ€nge der Leitung wird 'schrumpfen', wenn sie gebogen wird; Dies liegt daran, dass ein Teil der LĂ€nge anstatt gerade zunimmt. Es ist möglich, die Schrumpfung zu berechnen, und die Berechnung wird im Abschnitt 'Die Mathematik hinter dem Biegerohr' gezeigt, aber es gibt mehrere Variablen, die die Schrumpfung beeinflussen und es ist keine einfache Berechnung. In der Praxis, wenn das Aussehen sehr wichtig ist, wie in exponierter Arbeit, werden die meisten Elektriker alle Messungen um einige Zentimeter erhöhen und die Leitung nach der Testanpassung abschneiden. Auf diese Weise kann der Sattel genau ĂŒber dem Hindernis zentriert werden, aber dies ist selten notwendig, außer fĂŒr ausgesetzte Arbeit.

4 Punkt Sattelbögen

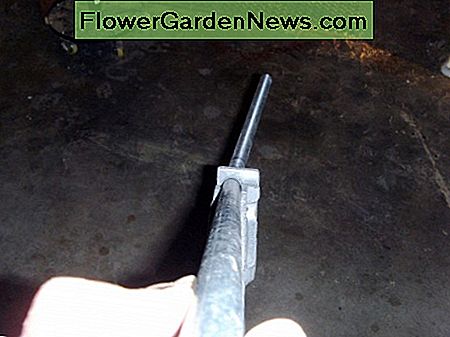

This conduit needs rotated before making the second bend. As is, it will produce a nasty dogleg.
Dieser Kanal muss gedreht werden, bevor die zweite Biegung vorgenommen wird. Wie es ist, wird es ein hÀssliches Dogleg produzieren.

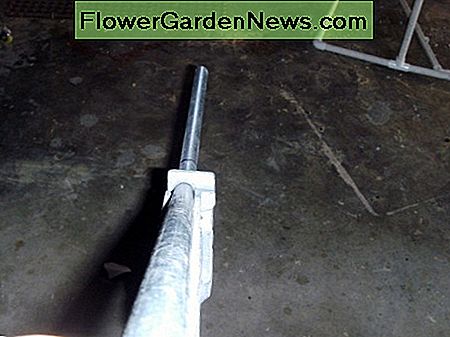

Properly oriented, this offset will not dogleg.
Richtig orientiert, wird dieser Versatz nicht geknickt.

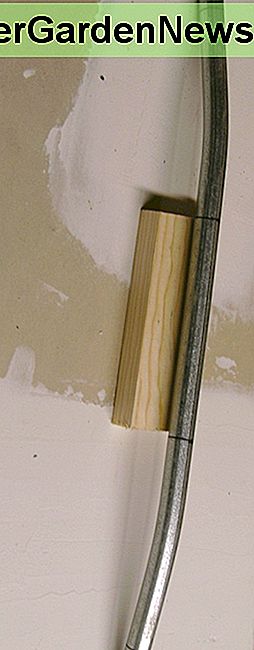

A 4 point saddle. The bends are all just outside the marks as a result of using the toe of the bender.
Ein 4-Punkt-Sattel. Die Biegungen sind alle gerade außerhalb der Markierungen als Ergebnis der Verwendung der Zehe des Biegers.
Closeup; notice the saddle is just higher than the obstruction.
Nahansicht; Beachten Sie, dass der Sattel gerade höher ist als das Hindernis.

Beginnen Sie mit dem Biegen, indem Sie die Leitung in die Biegevorrichtung einfĂŒhren, wobei die Spitze der Biegevorrichtung an der 40-Zoll-Marke ausgerichtet ist (in unserem Beispiel) und auf die 50-Zoll-Marke zeigt. Biegen Sie die Leitung in den gewĂŒnschten Winkel, in unserem Fall 22 °. Schieben Sie den Kabelkanal nach unten, bis sich die 27 'Markierung an der gleichen Stelle befindet, direkt an der Spitze des Biegers, drehen Sie den Kabelkanal um 180 °, so dass die Biegung in die entgegengesetzte Richtung verlĂ€uft, und fĂŒhren Sie die zweite Biegung durch der Bieger zum Auszeichnen der Markierungen auf dem Sattel ist nur ein paar Zentimeter breiter als das Hindernis und garantiert, dass er passt.Es ist möglich, die gebrĂ€uchlicheren Markierungen zu verwenden, wie zum Biegen einer 90, aber der komplette Sattel wird sein Genau die richtige GrĂ¶ĂŸe und die Schrumpfung der Rohre verhindern, dass sie richtig sitzt.

Drehe die Leitung um und mache die dritte Biegung mit der 50 '-Markierung genau an der Spitze des Biegers und die Spitze zeigt in Richtung der 40' -Markierung. Biegen Sie die Leitung in die gleiche Richtung wie die erste Biegung. Achten Sie sorgfÀltig darauf, dass die Biegungen alle in einer geraden Linie verlaufen. Sehen Sie sich die Rohrleitung sehr genau an, bevor Sie die Rohrleitung biegen und drehen, bis alle Bögen genau ausgerichtet sind. Es ist sehr einfach, die Biegungen zu 'knicken', was bedeutet, dass der fertige Sattel nicht flach auf dem Boden liegen wird, wenn er seitwÀrts abgelegt wird, und es schwierig ist, diesen Knick zu entfernen.

Den Kabelkanal bis zur 63-Zoll-Markierung vorschieben und nach einer weiteren 180 ° -Drehung die letzte Biegung durchfĂŒhren. Der Sattel ist fertig, der Kabelkanal kann jetzt ungehindert das Hindernis passieren.

Einer der Vorteile eines 4-Punkt-Sattels ist, dass er in der Mitte gebrochen werden kann, indem man 2 StĂŒck Rohre verwendet, um den kompletten Sattel herzustellen. Jedes StĂŒck bekommt 1 normalen Offset, aber das Gesamtpaket ist immer noch ein Sattel.

Einen Dreipunktsattel biegen

WĂ€hrend viele Elektriker einen 3-Punkt-Sattel mit einer Mittenbiegung von 45 ° verbiegen, ist eine bessere Lösung, diese Mitte nur um 22 ° zu biegen, da die erforderlichen Biegegrade von 90 ° auf nur 45 ° abfallen. Um dies zu tun, mĂŒssen Sie den Bieger in der Mitte einer 22 ° Kurve markieren. Mit einem StĂŒck Abfallrohr eine Biegung von 22 ° machen, aus der Biegevorrichtung nehmen und auf einen Tisch oder Boden legen. Finde die Mitte der Biegung und markiere sie - die Augapfel-Visualisierung wird gut funktionieren. FĂŒhren Sie den Kabelkanal wieder an derselben Stelle in den Bieger ein und ĂŒbertragen Sie diese Markierung auf den Bieger. Eine dauerhaftere Markierung kann erzielt werden, indem eine Einkerbung an den Kanten der Biegevorrichtung angebracht wird, genau wie es in der Fabrik fĂŒr die Mitte einer 45Âș-Biegung an einigen Biegemaschinen gemacht wird.

Starten Sie den 3-Punkt-Sattel, indem Sie erneut den Abstand zum Hindernis und die Höhe dieses Hindernisses messen. Es ist ungewöhnlich, 3 Punkt SĂ€ttel mehr als 2 oder 3 'zu machen; fĂŒr ein Beispiel werden wir annehmen, dass es 40 Zoll zum Zentrum des Hindernisses ist und dass der Sattel 2' hoch sein muss, als ob er einen großen Kanal ĂŒberquert.

Markieren Sie die Leitung in der Entfernung zum Hindernis, plus ÂŒ 'fĂŒr jede 1' Höhe. In unserem Beispiel betrĂ€gt die Markierung 40 Âœ Zoll. Die zusĂ€tzliche Âœ 'ist auf die Schrumpfung fĂŒr einen 2' großen Sattel zu achten.

Als nĂ€chstes markieren Sie die Leitung in jeder Richtung von der ersten Markierung: 4 'fĂŒr den ersten Zoll der Höhe und 6' fĂŒr jeden zusĂ€tzlichen Zoll. Im Beispiel wird es jetzt 3 Markierungen haben, bei 30 Âœ, 40 Âœ und 50 Âœ Zoll (wir brauchen 2 'Höhe, erfordern Markierungen bei 4' + 6 'oder 10' jeder Weg von der ersten Markierung). Wenn unser Hindernis 3 'hoch wĂ€re, wĂŒrden wir 16' in jeder Richtung von der ersten Markierung messen.

Zentriere die erste, zentriere, markiere die benutzerdefinierte 22 ° -Mitte und mache eine 22 ° -Kurve. Schieben Sie den Kabelkanal nach vorne, bis sich die zweite Markierung an dem Pfeil befindet, der zum Biegen eines 90 verwendet wird, drehen Sie den Kabelkanal um 180 ° und fĂŒhren Sie eine zweite Biegung in die entgegengesetzte Richtung des ersten Kabels mit etwas mehr als 10 ° aus.

Jetzt kommt der knifflige Teil, den viele Elektriker nicht erkennen. Entfernen Sie den Kabelkanal vom Bieger, klappen Sie ihn zum Ende um und stecken Sie ihn wieder in den Bieger. Richten Sie die dritte Markierung mit dem gleichen Pfeil aus, der fĂŒr die zweite Biegung verwendet wurde, und biegen Sie gegenĂŒber der ersten Biegung nochmals um eine weitere Biegung von etwas ĂŒber 10 °.

Zur Erinnerung: Die erste Biegung wird mit der Rohrmarkierung an der kundenspezifischen 'Mitte von 22 °' Markierung gemacht, die Sie auf dem Bieger gemacht haben. Jede der anderen Biegungen ist mit der Rohrmarkierung bei dem normalen Pfeil versehen, der verwendet wird, um eine 90Âș-Biegung zu machen, wobei die Spitze der Biegemaschine in Richtung der Mittelmarkierung zeigt . Rohrmarkierungen werden in der Mitte des Hindernisses plus 1/4 Zoll fĂŒr jeden Zoll Höhe plus einer Markierung in jeder Richtung von dieser ersten Markierung bei 4 Zoll fĂŒr den ersten Zoll Höhe und 6 Zoll fĂŒr jeden zusĂ€tzlichen Zoll gemacht.

Wenn ein Sattel von mehr als 3 oder 4 Zoll hergestellt werden soll, ist es wahrscheinlich besser, entweder einen 4-Punkt-Sattel zu verwenden oder 45 ° fĂŒr den mittleren Bogen zu verwenden; Wenn die schĂ€rfere Biegung verwendet wird, muss der Sattel normalerweise wesentlich grĂ¶ĂŸer als das Hindernis sein, und die zweite und dritte Markierung werden fĂŒr den ersten Zoll der Höhe um 1 Zoll plus 2, 6 Zoll (der Multiplikator fĂŒr den 22 ° -Absatz) fĂŒr jeden weiteren Zoll gemacht. Außerdem sind die zweite und die dritte Biegung bei 22 ° anstelle von 10 ° ausgefĂŒhrt.

Das Video, das unten gezeigt wird, demonstriert die Methode, einen 3 Punkt Sattel zu machen, obwohl die Biegungen viel zu scharf gemacht werden. Dieser Sattel hat bereits 120 ° Biegung genutzt, aus den 360 ° erlaubt der NEC zwischenziehbare Boxen. Nichtsdestoweniger zeigt es die richtige Methode zur Herstellung der Biegungen und wurde deshalb aufgenommen.

ZusÀtzliche Informationen finden Sie in einer 'umfassenden Anleitung zum Biegen von Rohren'. Dieser Link öffnet ein neues Fenster zur Titelseite mit einer kurzen Beschreibung jedes Abschnitts und Links zu jedem Titel.

Einen 3-Punkt-Sattel in Conduit biegen

Lining up for the first bend.
Aufrichten fĂŒr die erste Kurve.
Making the second bend
Die zweite Biegung machen
Making the third bend.
Die dritte Biegung machen.
Completed 3 point saddle, showing one possible use.
Abgeschlossener 3-Punkt-Sattel, der eine mögliche Verwendung zeigt.

Einen 3-Punkt-Sattel biegen
