Hydraulische Türschließer Installation: Der Swing-Faktor

Image from lcnclosers.com
Bild von lcnclosers.com

Dies ist ein Artikel über oberflächenmontierte hydraulische Türschließer.

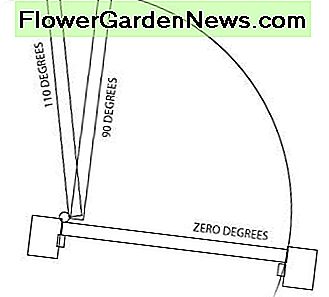

Die meisten Türschließer haben Öffnungsgradspezifikationen in ihren Verkaufsunterlagen und / oder Installationsanweisungen. Das heißt, sie sind so ausgelegt, dass sich die Tür bis zu einem gewissen Grad öffnen kann. Siehe 'Öffnungsgrad', wie unten dargestellt:

Degree of Opening
Grad der Öffnung

Zu den Faktoren, die den Öffnungsgrad beeinflussen, gehören:

  • Gibt es eine angrenzende Wand oder ein anderes Hindernis?
  • Muss die Tür die Öffnung öffnen, um die Mindestanforderungen des ADA (American Disabilities Act) von 32 Zoll zu erfüllen oder aus einem anderen Grund?

In jedem Fall ist der Öffnungsgrad ein wichtiger Faktor bei der Auswahl und Installation eines Türschließers bei jeder Öffnung.

Installation: 'Normal' oder Parallelarm

Für eine Erläuterung der regulären, parallelen Arm- und oberen Pfosteninstallation, siehe meinen Artikel über Türschließer-Grundlagen.

Bei regulären und parallelen Arminstallationen kann der Installateur den Öffnungsgrad bestimmen, indem er entscheidet, wo der Türschließer in Bezug auf die Scharniere platziert werden soll. Je näher die Einheit an der Scharnierseite der Tür installiert ist, desto weiter öffnet sich die Tür. Einzelheiten finden Sie in den Originalanleitungen der Hersteller.

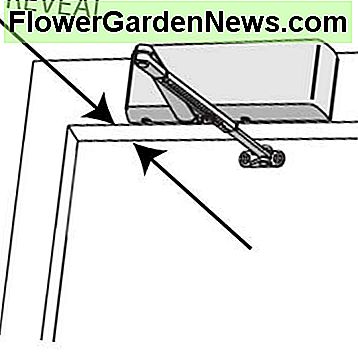

In den oberen Pfosteninstallationen ist der Öffnungsgrad eher eine Frage der Tiefe der Laibung. Die Laibung (unten dargestellt) ist der Abstand zwischen der Fläche der Tür und der Innenfläche des Türrahmens oder des Vorsatzes.

Das Aufdecken

Image adapted from lcnclosers.com
Bild angepasst von lcnclosers.com

Das Obige ist eine Illustration eines Türschließers der oberen Reihe des LCN 4020 Reihe installierten. Wenn die Laibung in der obigen Installation 2-9 / 16 Zoll oder weniger beträgt, kann der Türschließer installiert werden, damit die Tür um 180 Grad geöffnet werden kann. Wenn die Laibung bis zu 4-13 / 16 Zoll ist, kann der Türschließer installiert werden, so dass die Tür nur zu 140 Grad geöffnet werden kann.
